TFT-LCD残影测试条件及产生机理
2025/10/17
1. LCD 残影概述
LCD 残影(亦称残像、影像残留,英文为 Image Sticking)是指液晶显示模组在长时间显示同一静止画面后,切换至其他画面时仍保留前一画面的痕迹。行业常用的测试画面为黑白棋盘格切换至全灰阶画面。
2. 残影类型
l 按持续时间
l 长期残影:在同一画面停留时间较长,残影恢复时间长或无法恢复。
l 短期残影:停留时间短,残影恢复快,一般可视为无异常。

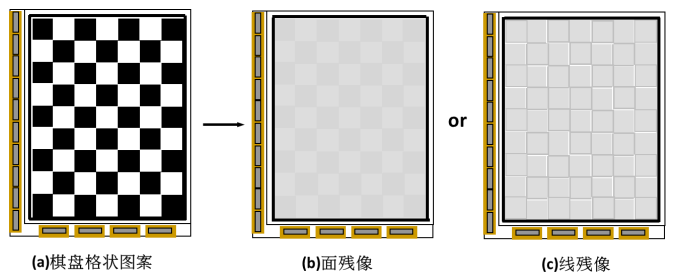

l 按形状
l 面残影:残影呈大片区域,面积较大。
l 线残影:残影呈细线状,面积相对较小。
实际工作中最常见的是 长期面残影,因为其影响范围大且恢复困难。

3. 残影测试条件
测试通常采用黑白棋盘格(交错的黑白格)切换至不同灰阶(L32、L64、L127 等)画面。关键参数包括:
|
参数 |
说明 |
|
棋盘格尺寸 |
如 6×8、8×8、20×20 等 |
|
点亮时间 |
常温下 1–2 小时或高温下数分钟 |
|
环境温度 |
常温或 70?℃ 高温 |
|
灰阶切换 |
L127、L64、L32 等 |
|
判定标准 |
残影出现后在规定时间(如 3 分钟、5 秒、5 分钟)内消失即为合格 |
不同客户会根据上述参数制定各自的测试规范,实际测试时需严格遵循客户要求。

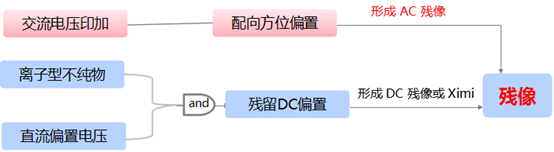

4. 残影产生机理
1.离子型杂质
l 理想液晶应为绝缘体,但实际材料中不可避免地含有微量离子杂质(液晶本体、PI 配向膜、封框胶、OC 平坦层等)。通电后,正负离子会向相应电极迁移并在电极表面滞留。
2.直流偏置电压(DC offset)
l LCD 像素电路中 Gate 与 Source 之间存在寄生电容 Cgs。开关瞬间产生寄生耦合电压(Feed?through),形成微弱的直流偏置。
l 当交流驱动信号施加在液晶上时,滞留的离子形成的 DC offset 使正负半周电压不对称,导致液晶分子在某些区域的旋转角度与其他区域不同,最终出现残影。

综上,离子杂质的存在与寄生电容耦合产生的直流偏置共同作用,导致 LCD 残影的形成。
