1. 用“开/关”代替“旋钮”

传统模拟调光通过改变电压来调节亮度，电压下降会导致 LED 色温偏移且效率下降。PWM 则让 LED 始终工作在额定电流的全开状态，通过高速切换 全开（On）/全关（Off） 来实现亮度调节。

2. 关键参数：频率 & 占空比

频率（Frequency）：LED 开/关每秒重复的次数，单位 Hz。常用 >200Hz，以保证人眼的视觉暂留无法感知闪烁。

占空比（Duty?Cycle）：在一个周期内 LED 处于 On 状态的时间比例，百分比越高，感知亮度越高。

3. 亮度实现示例

- 100%：占空比 100%，LED 始终保持 On，显示最亮。

- 50%：占空比 50%，每个周期 LED 亮半时间、灭半时间，肉眼感受约为原亮度的一半。

- 10%：占空比 10%，LED 仅在 10% 的时间发光，显示极暗。

4. 优点

- 色彩精准：LED 始终在最佳电流下工作，避免模拟调光导致的色温漂移。

- 调光精细：占空比可实现 0–100% 的线性控制，甚至可细分到 256 级或更高。

- 高效率：MOSFET 在全导通或全关闭两种状态下功耗极低。

5. 缺点 & 注意事项

- 低频闪烁：若 PWM 频率低于约 200Hz，部分人会感知到闪烁，导致眼疲劳或头痛- 摄像时出现条纹：相机快门捕捉到开关周期会产生条纹或闪烁- 解决方案：采用 高频 PWM（千至万 Hz） 或 DC 调光（直接调节电流）来消除闪烁，但后者需解决低亮度时的色彩失真问题。

6. 实际应用案例

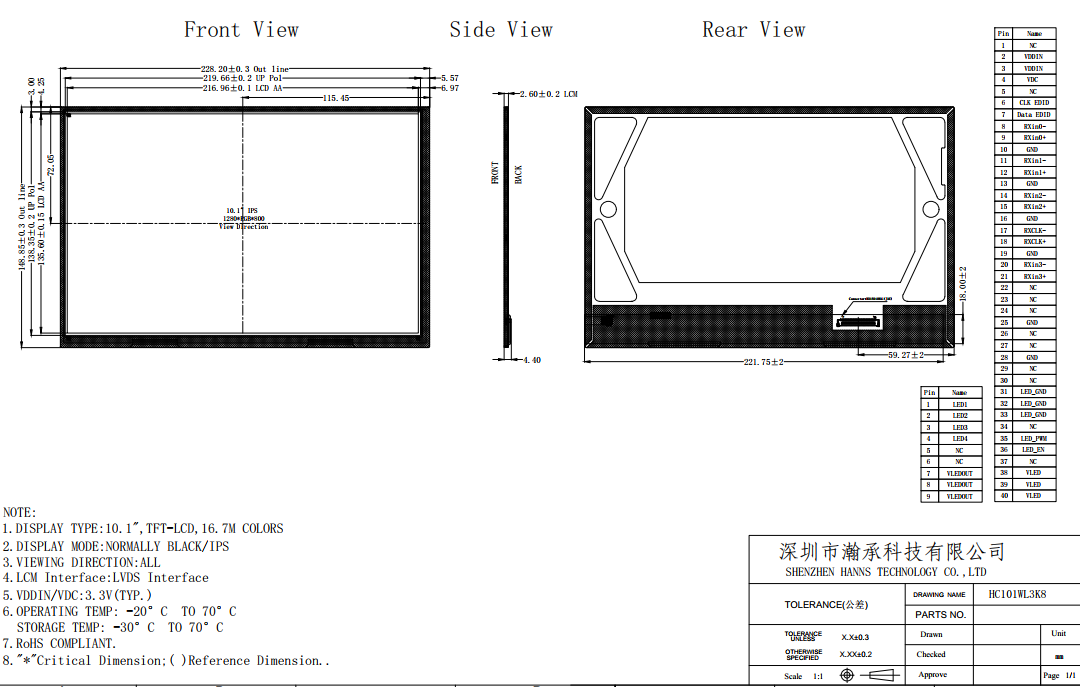

下面是一块工业级 10.1 寸 IPS 屏的背光引脚示意，已集成 PWM 调光功能：- 型号：HC101WL3K8 分辨率：1280×800- 接口：LVDS- 亮度：850nit- 特点：高亮、户外适用、带 PWM 背光调节引脚
