TFT LCD的背光
2025/11/24
LCD（液晶显示）本身不发光，必须依靠背光（Backlight）来照亮液晶层并形成可视图像。背光系统通常包括光源、导光板、扩散片、亮度增强膜等部件，光线经这些光学元件均匀分布后穿过偏振片和液晶层。
TFT?LCD 背光系统的完整结构与工作原理
|
层次 |
组成部件 |
功能说明 |
常见实现方式 |
|
1. 光源层 |
- LED 阵列（白光 LED 为主，亦有 RGB-LED 组合）- Edge-LED、Mini-LED、Micro-LED 变体 |
产生初始光辐射。LED 具备高光效、低功耗、寿命长的优势。Mini-LED 在同面积内布置数千至上万颗微型 LED，实现局部调光。 |
直下式（背光板后方均匀排布）或边缘式（四边布置） |
|
2. 光学胶 / 散射层 |
透明光学胶、微粒散射剂 |
将点光源的强光束均匀化，防止光斑直接投射到导光板上导致热点。 |
采用高折射率光胶或微粒填充的散射膜 |
|
3. 导光板（LGP） |
亚克力或光学玻璃基材，内部刻有微孔/微棱 |
利用全内反射把光线沿板面传播，并通过微结构将光逐渐耦合出板面，实现全局照明。微孔尺寸、密度决定光的均匀度与出光效率。 |
常见孔径 10?30?μm，孔密度随板厚和亮度需求调节 |
|
4. 扩散片（Diffuser） |
乳白色或半透明塑料薄膜 |
进一步平滑光强分布，消除因导光板微孔不均导致的局部亮度差。 |
多层微结构或微粒分散型扩散片 |
|
5. 亮度增强膜（BEF） |
微棱镜结构的光学薄膜（单向或双向） |
将散射光重新聚焦向前方，提高面板整体亮度（约提升 30?50%）。 |
常用 1-2 层棱镜膜，角度设计与显示视角匹配 |
|
6. 偏光片（前后） |
线偏光片或圆偏光片 |
前偏光片把非偏振光转为线偏振光；后偏光片与液晶层配合，使通过的光强随液晶分子取向而变化，从而实现图像显示。 |
前偏光片位于背光最外层，后偏光片紧贴液晶层 |
|
7. TFT 驱动液晶层 |
TFT（薄膜晶体管）阵列 + 液晶材料 |
TFT 按像素地址提供电压，控制液晶分子旋转角度，调节通过后偏光片的光强，实现每个像素的灰度/颜色显示。 |
采用 IPS、VA、TN 等不同液晶排列方式，决定视角与对比度特性 |
|
8. 保护/封装层 |
偏光片外的防护玻璃或塑料 |
防止外部划伤、污染，同时提供机械强度。 |
Gorilla Glass、强化塑料等 |
关键技术要点
1.局部调光（Local Dimming）
l Mini?LED：在光源层布置数千至上万颗微型 LED，每组 LED（称为“分区”）可独立调光。通过检测画面亮度信息，暗区 LED 关闭或调低亮度，亮区保持高亮，实现更高对比度和更深的黑位。
l 实现难点：需要高速驱动芯片、精细的分区划分以及复杂的算法同步画面内容。
2.光效与均匀性平衡
l 导光板微孔设计：孔径越大、密度越高，光耦合效率提升，但均匀性可能下降。设计时需在光效（cd/m2）与均匀度（Δ%）之间做权衡。
l 多层扩散片：通过叠加不同散射角度的扩散层，可在保持高亮度的同时提升均匀性。
3.色域提升
l 量子点增强膜（QDEF）：在 LED 背光上加一层量子点膜，将蓝光转换为更纯的红、绿光，显著扩大 BT.2020、DCI?P3 色域覆盖。
l RGB?LED 背光：直接使用红、绿、蓝三色 LED 组合，可实现更精准的色彩校准，但成本和驱动复杂度更高。
4.功耗管理
l PWM vs DC 调光：PWM 调光通过占空比控制亮度，功耗随亮度线性下降；DC 调光在低亮度时功耗下降幅度有限，但可避免高频闪烁。实际产品常采用两者结合：高亮度使用 PWM，低亮度切换至 DC。
5.薄型化趋势
l Edge?LED + 超薄导光板：将 LED 移至面板四边，配合高折射率导光板，可将整体厚度压至 <5?mm，适用于超薄笔记本、平板。
l Mini?LED 与薄基板结合：在保持局部调光优势的同时，利用更薄的基板材料进一步减薄。

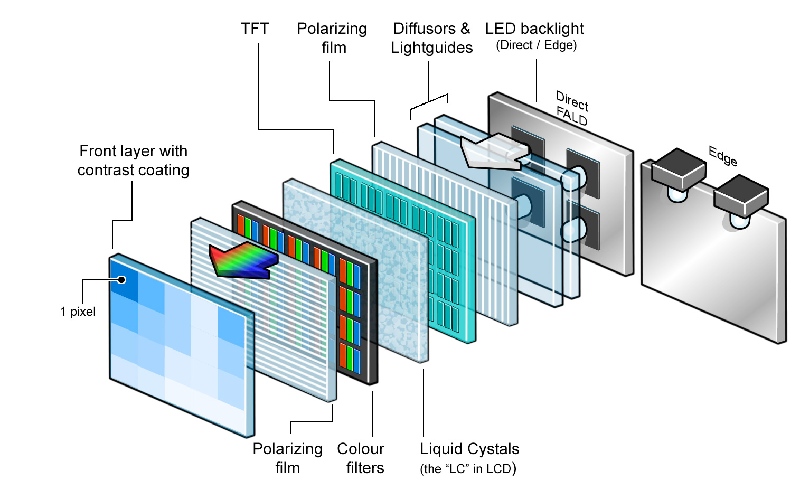

典型产品结构示意（文字版）
[外层玻璃/保护层]
↓
[前偏光片] ──> 产生线偏振光
↓
[液晶层 + TFT 驱动] ──> 根据电压调节偏振光透过率
↓
[后偏光片] ──> 与液晶配合实现光强调制
↓
[亮度增强膜（BEF）] ──> 聚光提升亮度
↓
[扩散片] ──> 均匀化光强
↓
[导光板（LGP）] ──> 将光均匀分布到整个面板
↓
[光学胶/散射层] ──> 均匀化 LED 发出的点光
↓
[LED 阵列]（或 Mini?LED、Edge?LED）
发展方向概览
l Mini-LED / Micro-LED：更高峰值亮度、更细粒度局部调光，逐步向 4K/8K 大尺寸电视渗透。
l 量子点背光：配合 Mini-LED，进一步提升 BT.2020 色域覆盖率，满足 HDR10+、Dolby Vision 等高动态范围需求。
l 超薄 Edge-LED + 高折射率导光板：实现 5-mm 以下厚度，适用于可折叠/卷曲显示器。
l 低频 PWM / DC 混合调光：在保证护眼的前提下提升能效，尤其在移动设备上显著延长续航。
通过上述层次与关键技术的协同，TFT?LCD 能在保持成本优势的同时，提供日益提升的亮度、对比度、色域和能效，满足从手机、平板到大型电视、专业显示器的多样化需求。
